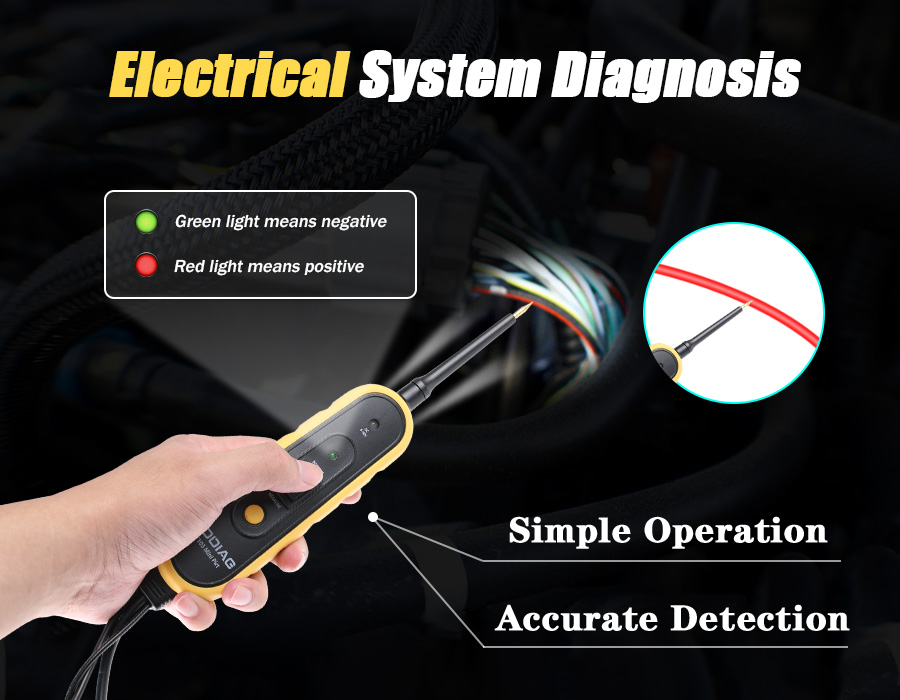

GODIAG GT103 Mini Pirt Electric Circuit Tester Vehicles Electrical System Diagnosis/ Nettoyage et test des Injecteurs de Carburant/ Test de Relais



GODIAG GT103 est un testeur de circuit multi-usage avec la puissance de diagnostic de la batterie de la voiture ou de la batterie externe. C'est le meilleur testeur électrique pour réduire le temps de diagnostic dans tous les systèmes électriques de véhicules 6-30 volts.

Cet outil simplifie le test des boîtes à fusibles, vérifie le bon fonctionnement des moteurs, des lumières, des relais, des capteurs, des fils et des circuits de communication. Ainsi, le GT103 est l'outil le plus polyvalent et le plus pratique jamais conçu pour ses utilisateurs.

Points forts:

1. Le testeur de circuit électrique GODIAG GT103 PIRT Mini Pirt est un outil spécial de test de maintenance de circuit développé pour les techniciens et les techniciens de maintenance automobile.
2. Il peut être utilisé pour diagnostiquer un circuit ouvert ou un court-circuit, détecter les circuits positifs et négatifs et le courant d'impulsion des lignes électriques ; et prend en charge les tests des lampes d'éclairage, du moteur de lève-vitre, du klaxon, de l'alimentation de l'unité de commande ECU et d'autres composants individuels, du circuit des composants du véhicule.
3. De plus, sa fonction couvre également la détection des relais et des injecteurs de carburant ainsi que le nettoyage des injecteurs de carburant.
4. Le courant de sortie peut être inversé pour former une boucle d'alimentation, et lorsque le courant dépasse 20A, il se déclenche automatiquement pour protéger l'appareil et prolonger la durée de vie.
5. Il peut détecter tous les systèmes électroniques 0-80v, raccourcissant considérablement le temps de détection. La connexion avec la batterie de la voiture est simple et facile à utiliser.

Functions:



1. Test de dépannage du circuit (court-circuit, circuit ouvert)

Lorsque les phares, les clignotants, les vitres d'ascenseur, les toits ouvrants et d'autres fonctions du véhicule échouent, le GT103 peut être utilisé pour détecter l'alimentation de ces composants afin de déterminer s'il s'agit d'un problème de circuit ou d'un composant endommagé.

1) Selon le schéma de circuit, localisez le point de défaut qui peut avoir le problème, et le testeur électrique GT103 peut détecter l'électricité positive et négative.
2) Détecter si le circuit a une électricité positive ou négative normale.
3) Entrez une tension positive dans le composant défectueux (par exemple, phare ou moteur). Si le composant fonctionne normalement, cela signifie que le circuit peut être ouvert. Sinon, cela signifie que le composant est endommagé.

2. Essai de relais

Lorsque les phares, les clignotants, le klaxon et le démarreur de la voiture ne fonctionnent pas, s'il n'y a pas de problème avec ces composants après détection, vous pouvez vérifier le commutateur de relais.
Une fois le relais retiré de la voiture, connectez l'adaptateur en fonction de la connexion du relais.



3. Essai d'injecteur de carburant

Lorsque le véhicule a des difficultés au démarrage, à l'accélération et à la consommation de carburant, etc., il est nécessaire de vérifier l'injecteur de carburant.
Lors de la détection de l'injecteur de carburant, si l'injecteur de carburant est entraîné pour s'ouvrir ou se fermer et que l'injecteur de carburant fonctionne normalement, cela signifie que l'injecteur de carburant est normal. Sinon, cela signifie que l'injecteur de carburant est endommagé.



4. Nettoyage de l'injecteur de carburant

Lorsque l'injecteur de carburant est bloqué, l'injection de carburant n'est pas régulière. Il y a des dépôts de carbone et une substance collante épaisse dans l'espace de l'injecteur de carburant. Le volume d'injection de carburant ou l'effet d'atomisation conçu ne peut pas être atteint, il doit être nettoyé.

1) Préparez un bidon pressurisé de nettoyeur d'injecteur de carburant ou un bidon pressurisé de nettoyeur de carburateur (diamètre de buse des bidons pressurisés : 4 mm)
2) Tenez fermement l'outil de nettoyage manuel avec votre main et fixez fermement l'injecteur de carburant avec vos doigts pour empêcher la pression du nettoyeur de laver l'injecteur de carburant.
3) Faites attention aux dangers du liquide pour le corps humain lors du nettoyage manuel et prenez des mesures de protection. Ne pas utiliser dans des endroits dangereux avec des flammes nues car les bidons sous pression sont extrêmement inflammables. (Choisissez un endroit ouvert pour faciliter l'évacuation du liquide de nettoyage.)

5.Utilisé avec la sonde de perçage de fil

1) Tout d'abord, tournez le bouton rouge et abaissez le clip à ressort dans une position appropriée, de sorte que le clip à ressort puisse serrer la ligne à tester.
2) Revissez le bouton rouge pour vous assurer que la sonde et la ligne à tester sont bien en contact.
3) Insérez le câble de la fiche banane à l'extrémité de celui-ci (GT103 n'a pas d'affichage de tension et de courant, et vous pouvez lire la tension de la ligne sous test avec un multimètre)
4) Branchez l'autre extrémité du câble de fiche banane dans le GT103 (peut également être utilisé avec GT101 ou GT102)



5) Après avoir lu la tension, débranchez le câble, tournez le bouton et abaissez la pince à ressort, enfin retirez le fil de test.

Features:



1. Effectue tous les types de service, y compris l'injection de puissance, la mesure, les tests de mise à la terre, les contrôles de polarité, les tests de continuité et l'activation des composants
2. Avec un basculement de l'interrupteur de sortie, vous avez de l'électricité positive et négative via la sonde pour alimenter les composants électriques tels que les ventilateurs de refroidissement, les relais, etc.
3. Utilise simultanément le fil chaud et le fil de terre pour activer les composants directement dans votre main
4. Identifie instantanément les circuits positifs, négatifs et ouverts
5. Teste instantanément les mauvais contacts au sol, vous permettant de suivre et de localiser rapidement les courts-circuits sans gaspiller de fusibles
6. Vérifie instantanément la continuité des commutateurs et des relais.
7. Disjoncteur protégé
8. La lampe de poche intégrée vous permet de travailler dans l'obscurité
9. L'indicateur de tonalité audio permet de faire défiler le menu sans regarder une fois que les utilisateurs sont familiarisés avec l'attribution de la tonalité du menu
10. Le câble de 20 pieds (peut être étendu via un port de câble extensible) offre une excellente accessibilité pour tester le long du véhicule
11. Extrêmement facile à utiliser et très fiable
12. Utilisé pour les voitures, motos, camions, bus, véhicules d'ingénierie, navires, tracteurs, véhicules miniers et autres véhicules DC 6-30v utilisant des circuits DC.







1pc x Main Unit of GODIAG GT103 Mini Pirt Electric Circuit Tester

1pc x Clip to Connect Battery

1pc x Probe

1pc x Probe Cap

1pc x Fuel Injector Test Lead

1pc x 10mm Fuel Injector Cleaning Connector

1pc x 12mm Fuel Injector Cleaning Connector

1pc x Simple Relay Test Adapter

5pcs x Simple Relay Connection Leads

1pc x English Manual
